Gruntowe Wymienniki Ciepła

W Ground-Therm wiemy jak ważna dla nas wszystkich jest wysoka jakość życia. To właśnie w celu jej podnoszenia rozpoczęliśmy naszą produkcję. Od lat doskonalimy naszą technologię i dbamy o wysoką jakość produktów. Oto co warto wiedzieć na temat rurowych gruntowych wymienników ciepła GWC Ground-Therm.

JAK TO DZIAŁA?

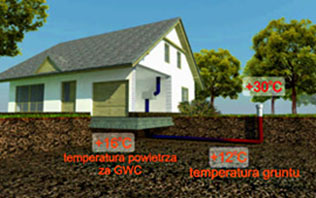

Jak to działa latem

GWC w lato Gorące powietrze, również wstępnie oczyszczone w czerpni, przechodząc przez system Ground-Therm oddaje ciepło do gruntu i ochładza się do temperatury +16 °C. Powietrze wchodzące do budynku nie ulega przesuszeniu (tak jak ma to miejsce w tradycyjnych klimatyzatorach), w efekcie czego w jego wnętrzu panuje przyjemny, komfortowy klimat nawet podczas wyjątkowo upalnych dni.

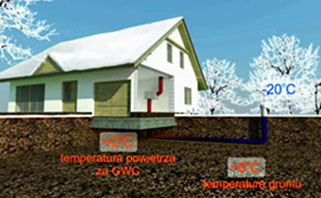

Jak to działa zimą

Chłodne powietrze, wstępnie oczyszczone w czerpni, przechodząc przez systemGround-Therm odbiera ciepło z gruntu i w efekcie ogrzewa się do temperatury +2 ºC. Może być ono następnie dodatkowo podgrzane w rekuperatorze do temperatury +12 ºC, co daje dodatkowe oszczędności oraz zabezpiecza rekuperator przed zamarznięciem.

TYPY UŁOŻENIA WYMIENNIKA RUROWEGO

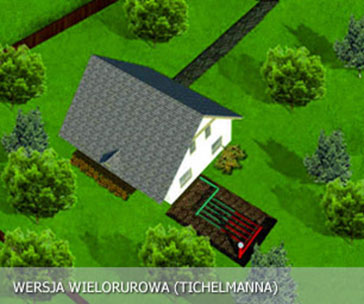

WERSJA WIELORUROWA (TICHELMANNA)

Rura wymiennika wychodząca z budynku rozdziela się na kilka równolegle biegnących przewodów (rysunek powyżej), które następnie zbiegają się ponownie łącząc się ze sobą tuż przed czerpnią ziemną. Rury równoległe powinny zachowywać właściwe odstępy - zależnie od średnicy
(0,5 - 1,0 m).

Zalety:zwarta budowa, umożliwiająca ułożenie GWC nawet pod płytą fundamentową domu (lub większego budynku) łatwy dobór optymalnej wielkości do wymaganej ilości strumienia powietrza.
Wady: ograniczona możliwość montażu częściowego.

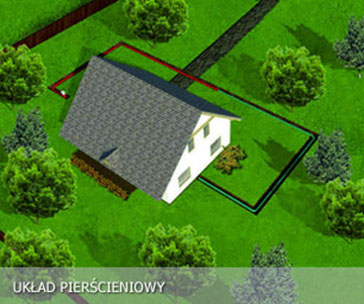

UKŁAD PIERŚCIENIOWY

Rura wychodząc z budynku ułożona jest wokół budynku. Na całej swojej długości, aż do czerpni powietrza, zachowuje niewielki spadek, przynajmniej 2%, tak aby umożliwić odpływ kondensującej wewnątrz wymiennika wody. Kondensat zbiera się wewnątrz studni kondensatu umieszczonej poniżej czerpni.

Zalety: duża prostota jego wykonania
Wady: ogranicza się do obsługi jedynie stosunkowo niewielkich budynków.

UKŁAD MEANDRYCZNY (ŁAMANY)

Zasadniczo jest to rozwiązanie równorzędne z pierścieniowym. Rura wymiennika wychodząc z budynku załamuje się w jednym lub kilku miejscach, przybierając na działce różne kształty. Rozwiązanie to jest jednym z najczęściej stosowanych, ponieważ umożliwia ułożenie stosunkowo długiego elementu nawet na niewielkiej działce.

Wady i zalety są praktycznie takie jak w przypadku układu pierścieniowego.

Gwarancja 100% szczelności

Dzięki zastosowanemu przez nas systemowi opasek termokurczliwych Gound-Therm GRIP, jesteśmy w stanie zapewnić 100% szczelności każdego gruntowego wymiennika ciepła. Nawet wysoki stan wód gruntowych nie stanowi zagrożenia dla jego szczelności.

Opaski te obkurcza się za pomocą palnika gazowego o dużym i silnym strumieniu. Obkuracznie opaski jest szybkie (10-15 sek.) i bardzo skuteczne bowiem każda opaska posiada od strony wewnętrznej specjalną polimerową warstwę adhezyjną (klejącą) zapewniającą doskonałe połączenie opaski z rurą i mufą.

W ofercie posiadamy Rurowe GWC firm Groun-therm oraz Rehau

Glikolowy, gruntowy wymiennik ciepła stosowany jako zabezpieczenie zrównoważonej wentylacji mechanicznej przy niższych temperaturach zewnętrznych. Wstępne podgrzewanie oraz schładzanie czerpanego powietrza, a także w pełni automatyczne sterowanie przez jednostkę Zehnder ComfoAir zapewnia optymalny komfort w wentylowanych pomieszczeniach. Zaletami tego rozwiązania są m.in.: kompaktowa budowa, montaż możliwy na ścianie lub podstawie tuż przy jednostce wentylacyjnej, higiena, zamknięty oraz szczelny układ wymiennika gruntowego.

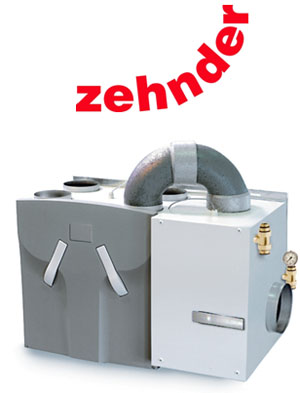

ComfoFond-L 350/550  jest cieczowym gruntowym wymiennikiem, zwanym także gruntowym wymiennikiem ciepła. Glikolowy gruntowy wymiennik ciepła Zehnder ComfoFond-L umieszczany jest między czerpnią powietrza, a jednostką wentylacyjną. Jego zadaniem jest przekazywanie ciepła lub chłodu (w zależności od trybu pracy) pochodzącego z gruntu, do powietrza wentylacyjnego.

• zabezpieczenie zrównoważonej wentylacji mechanicznej w budynku przy niższych temperaturach zewnętrznych, poprzez wstępne podgrzewanie czerpanego powietrza
• wstępne schładzanie czerpanego powietrza, zapewniające polepszenie komfortu w wentylowanych pomieszczeniach
• higieniczny, zamknięty oraz szczelny układ wymiennika gruntowego
• kompaktowa budowa: do montażu na ścianie lub podstawie tuż przy jednostce wentylacyjnej
• łatwy montaż oraz serwis urządzenia
• w pełni automatyczne sterowanie poprzez jednostkę Zehnder ComfoAir w wersji Luxe
• moduł GWC wyposażony w wysoce wydajną i energooszczędną pompę obiegową (klasa A) oraz czujnik temperatury zewnętrznej NTC

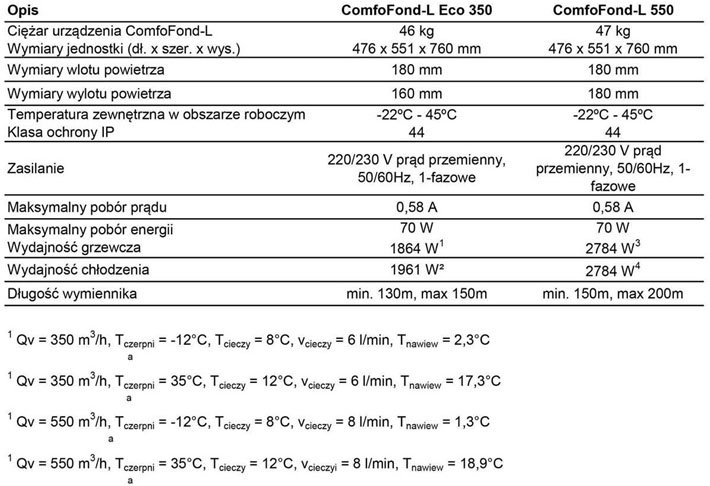

Dane techniczne ComfoFond L-350:

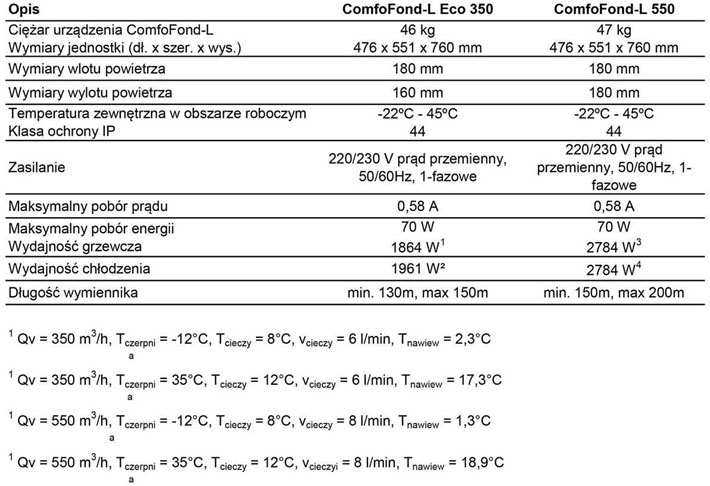

Dane techniczne ComfoFond L-550:
