Zbrojenie pod komin krok po kroku Jak prawidłowo wykonać fundament pod komin

• Zbrojenie pod komin to kluczowy element zapewniający stabilność i trwałość fundamentu komina.
• Dobór odpowiednich prętów zbrojeniowych i ich rozmieszczenie zależą od obciążeń i rodzaju komina.
• Fundamenty pod komin mogą mieć różne formy – stopa fundamentowa, ława lub płyta fundamentowa.
• Przestrzeganie norm budowlanych i zasad izolacji fundamentu jest niezbędne, aby zapobiec uszkodzeniom i wilgoci.
• Wykonanie zbrojenia wymaga precyzyjnego łączenia prętów i zachowania odpowiedniego otulenia betonem.
• Typowe błędy przy zbrojeniu pod komin to niewłaściwe rozmieszczenie prętów, brak izolacji i zbyt słaby beton.
• Praktyczna instrukcja krok po kroku ułatwia prawidłowe wykonanie fundamentu i zbrojenia pod komin.

Zbrojenie pod komin stanowi fundament bezpieczeństwa całej konstrukcji kominowej. Błędy przy jego wykonaniu mogą prowadzić do pęknięć, osiadania czy zawilgocenia. W tym poradniku przeprowadzę Cię przez cały proces przygotowania i wykonania zbrojenia pod komin, od doboru materiałów po zalewanie betonu, uwzględniając normy i praktyczne wskazówki.

• Co to jest zbrojenie pod komin? – to stalowa konstrukcja wzmacniająca fundament komina.
• Jakie są rodzaje fundamentów pod komin? – od stopy fundamentowej po ławy i płyty fundamentowe.
• Jak wybrać pręty zbrojeniowe do fundamentu? – zależy od obciążeń i wymagań normowych.
• Jak prawidłowo wykonać zbrojenie krok po kroku? – instrukcja montażu i wiązania prętów.
• Jakie błędy najczęściej popełnia się przy zbrojeniu? – i jak ich uniknąć.
• Jakie znaczenie ma izolacja fundamentu komina? – ochrona przed wilgocią i korozją.
• Jakiego betonu użyć pod fundament komina? – parametry i zalecenia techniczne.

Co to jest zbrojenie pod komin i dlaczego jest ważne

Zbrojenie pod komin to stalowa konstrukcja umieszczona w fundamencie, która wzmacnia beton i przeciwdziała jego pękaniu pod wpływem obciążeń. Komin to element narażony na znaczne siły statyczne i dynamiczne, takie jak ciężar samej konstrukcji czy działanie wiatru. Bez odpowiednio wykonanego zbrojenia fundament może pękać, co prowadzi do uszkodzeń całego komina oraz zagrożeń bezpieczeństwa.

Z mojego doświadczenia wynika, że pominięcie lub nieprawidłowe wykonanie zbrojenia pod komin to jedna z najczęstszych przyczyn usterek kominów w budownictwie jednorodzinnym. Dlatego warto poświęcić czasu na dokładne zaprojektowanie i wykonanie tego elementu.

Rodzaje fundamentów stosowanych pod komin

W praktyce najczęściej stosuje się trzy typy fundamentów pod komin, dobierane w zależności od rodzaju komina, stanu gruntu i obciążeń:

• Stopa fundamentowa – pojedyncza, betonowa płyta pod komin, najprostsza i najczęściej stosowana przy kominach murowanych o niewielkich wymiarach.
• Ława fundamentowa – wydłużony pas betonowy, który jest szczególnie polecany pod kominy systemowe oraz przy większych obciążeniach.
• Płyta fundamentowa – rozległa płyta pod cały budynek lub pod większe kominy, stosowana na gruntach słabych lub przy dużych masach konstrukcji.

Dobór odpowiedniego rodzaju fundamentu wpływa na projekt zbrojenia pod komin. Na przykład stopa fundamentowa wymaga starannego rozplanowania prętów w obu kierunkach, natomiast ława fundamentowa skupia się na zbrojeniu podłużnym z dodatkowymi strzemionami.

Jak dobrać odpowiednie pręty zbrojeniowe pod fundament komina

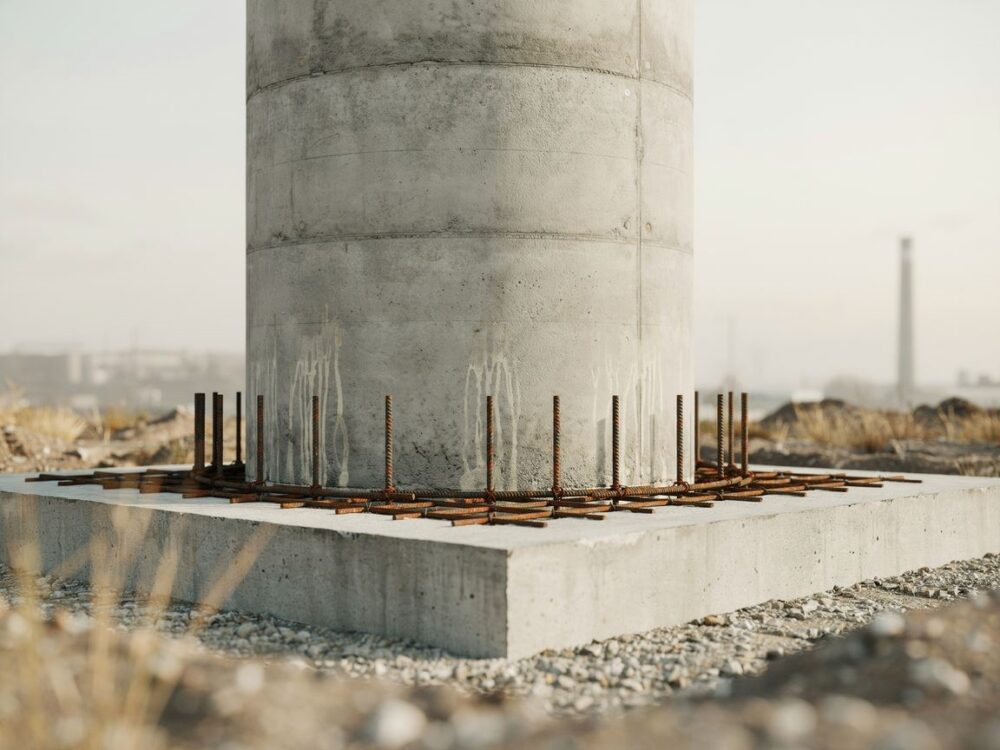

Wybór prętów zbrojeniowych to jeden z kluczowych etapów przy wykonaniu fundamentu pod komin. W praktyce wykorzystuje się stal żebrowaną klasy AII (St3S) lub AIII (St500S). Ich średnica zależy od wymiarów fundamentu oraz obciążeń.

• Pręty podłużne: średnica 10–16 mm, rozmieszczone co 15–20 cm.
• Strzemiona (łączące): średnica 6–8 mm, co 15–20 cm, zapewniają stabilność konstrukcji.

Przy kominach murowanych o niewielkich wymiarach i lekkich konstrukcjach wystarczą mniejsze pręty (np. 8–10 mm). W przypadku kominów systemowych lub betonowych, które są cięższe i podlegają większym obciążeniom, stosuje się pręty o większej średnicy oraz gęstsze rozmieszczenie.

Ważnym aspektem jest również ocena stanu gruntu i zastosowanie odpowiedniego otulenia betonu wokół zbrojenia (minimum 5 cm), aby zabezpieczyć stal przed korozją.

Wymiary i projektowanie zbrojenia pod komin – podstawowe zasady

Fundament pod komin powinien być zaprojektowany tak, aby przenosić wszystkie obciążenia statyczne i dynamiczne. Zbrojenie musi współpracować z betonem, równomiernie rozkładając siły.

• Minimalna grubość fundamentu: 20–30 cm dla stopy fundamentowej.
• Szerokość fundamentu powinna być większa niż wymiar komina (zwykle o 10–20 cm z każdej strony).
• Pręty podłużne zbrojenia układa się w dwóch warstwach – dolnej i górnej – połączonych strzemionami.
• Strzemiona zapobiegają rozsuwaniu się prętów i utrzymują ich właściwe położenie podczas betonowania.
• Zbrojenie musi mieć odpowiednie zakłady (co najmniej 40-krotność średnicy pręta) – to miejsce łączenia prętów.

Projekty fundamentów pod komin powinny uwzględniać indywidualne warunki budowy – rodzaj komina, obciążenia, charakterystykę gruntu. W praktyce często korzysta się z gotowych schematów zbrojenia, modyfikowanych zgodnie z wymogami.

Instrukcja krok po kroku jak wykonać zbrojenie pod komin

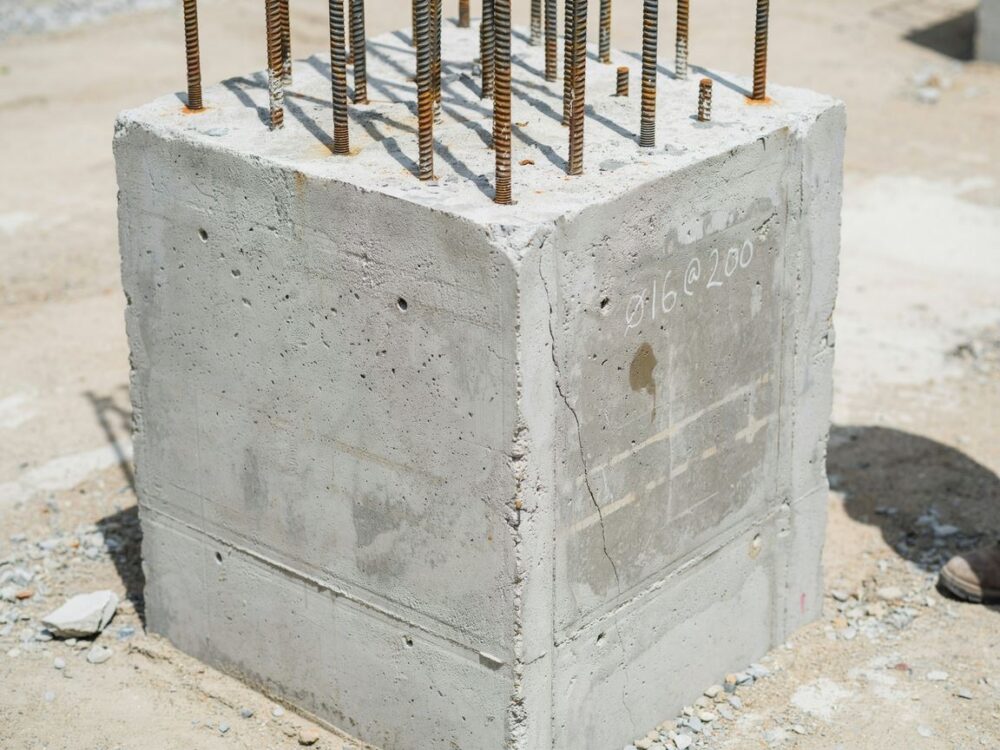

Przygotowanie do prac – materiały i narzędzia

• Pręty zbrojeniowe odpowiedniej klasy i średnicy.
• Drut wiązałkowy do łączenia prętów oraz szczypce do wiązania.
• Stojaki dystansowe (podkładki) do utrzymania otulenia betonu.

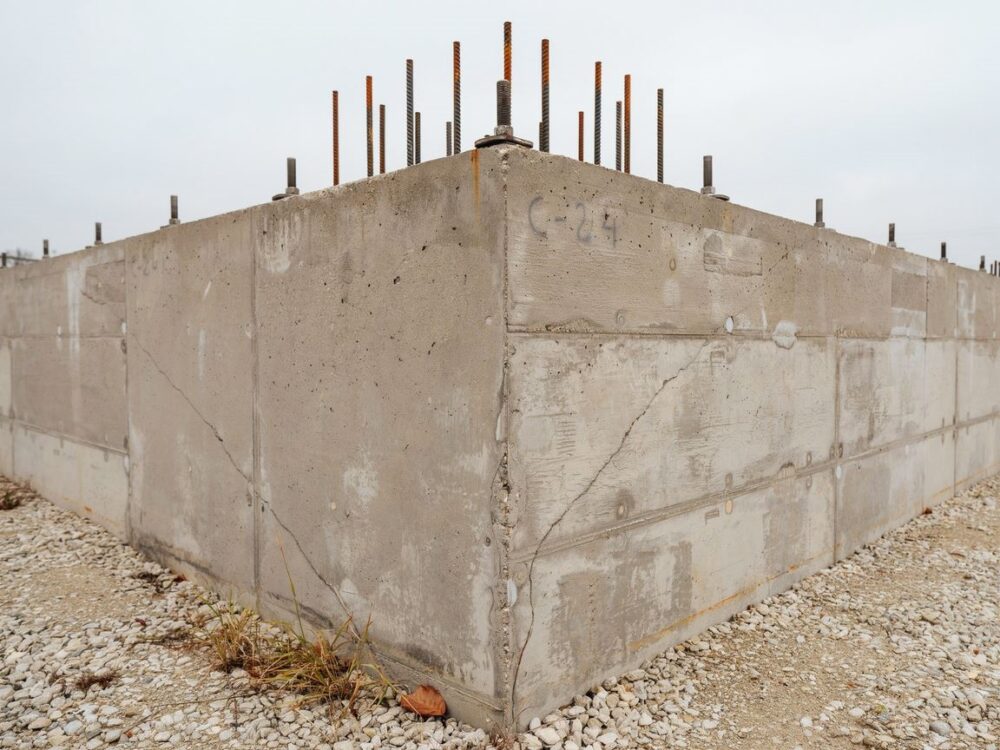

• Szalunki – drewniane lub systemowe do formowania fundamentu.
• Beton klasy co najmniej B20 lub B25.
• Materiały do izolacji fundamentu (folia, papa, masa bitumiczna).

Układanie prętów i typowe schematy zbrojenia

1. Rozpocznij od dokładnego wymierzenia i przygotowania wykopu pod fundament.

2. Rozłóż dolną warstwę prętów podłużnych równolegle do siebie, zachowując zalecane odstępy (ok. 15–20 cm).

3. Połóż na dystansach strzemiona łączące pręty, formując ramę lub kratownicę.

4. Ułóż górną warstwę prętów podłużnych prostopadle lub równolegle do dolnej (zgodnie ze schematem), znowu mocując strzemionami.

5. Zadbaj o odpowiednie zakłady prętów – ich dokładne złączenie za pomocą drutu wiązałkowego.

6. Sprawdź, czy zbrojenie jest równo rozłożone, dobrze unieruchomione i posiada wymagane otulenie betonem (minimum 5 cm).

Zasady łączenia i wiązania prętów zbrojeniowych

• Pręty łącz się na zakład, który powinien wynosić minimum 40-krotność ich średnicy (np. dla pręta 12 mm to 48 cm).
• Łączenia należy wykonywać na zakład przy pomocy drutu wiązałkowego, stosując min. 3-4 obroty dla stabilności.
• Nie stosuj spawania prętów, chyba że projekt przewiduje takie rozwiązania, ponieważ wpływa to na właściwości materiału.
• Strzemiona muszą obejmować pręty podłużne, zapobiegając ich przesuwaniu w trakcie betonowania.

Najczęstsze błędy przy zbrojeniu fundamentu pod komin i jak ich unikać

• Niewłaściwe rozmieszczenie prętów – za duże odstępy lub brak strzemion prowadzi do osłabienia konstrukcji.
• Zbyt małe otulenie betonu – powoduje korozję stali i skraca trwałość fundamentu.
• Brak izolacji przeciwwilgociowej – fundament szybko zawilgaca się i ulega degradacji.
• Nieodpowiednia klasa betonu – zbyt słaby beton nie przenosi obciążeń, prowadzi do pęknięć.
• Łączenie prętów bez zachowania odpowiedniej długości zakładu – osłabia spójność zbrojenia.
• Brak kontroli w trakcie betonowania – przesunięcia zbrojenia i powstawanie pustek w betonie.

W praktyce najczęściej spotykam się z brakiem izolacji oraz nieodpowiednim doborem prętów. Dlatego zawsze zalecam konsultację projektu z doświadczonym inżynierem oraz ścisłe przestrzeganie norm.

Znaczenie izolacji i zabezpieczeń w fundamentach kominów

Izolacja fundamentu pod komin ma kluczowe znaczenie dla ochrony konstrukcji przed wilgocią i korozją zbrojenia. W praktyce stosuje się folie izolacyjne, papy asfaltowe oraz masy bitumiczne, które tworzą barierę przed wodą gruntową i kapilarnym podciąganiem wilgoci.

Ważne jest również właściwe odwodnienie terenu wokół fundamentu i unikanie kontaktu fundamentu z przemarzającą lub bardzo wilgotną glebą. Z mojego doświadczenia wynika, że zaniedbania w izolacji powodują szybkie pojawienie się rys i korozji, co z kolei generuje koszty napraw.

Betonowanie fundamentu kominowego – na co zwrócić uwagę

• Użyj betonu o minimalnej klasie B20, a najlepiej B25, który zapewni trwałość i odporność na obciążenia.
• Zamów beton z odpowiednim zagęszczeniem i konsystencją, aby dobrze wypełnił przestrzenie między zbrojeniem.
• Podczas wylewania betonu dokładnie zagęszczaj masę, np. za pomocą wibratora, aby uniknąć pustek powietrznych.
• Zadbaj o właściwe pielęgnowanie betonu po wylaniu – zabezpiecz go przed szybkim wysychaniem i temperaturami ekstremalnymi.
• Nigdy nie dopuść do przesunięcia zbrojenia podczas betonowania – przed wylaniem sprawdź jego stabilność.

Normy i przepisy dotyczące zbrojenia fundamentów pod komin

W Polsce fundamenty pod komin należy wykonać zgodnie z normami PN-EN 1992-1-1 (Eurokod 2) dotyczącymi konstrukcji betonowych i zbrojenia oraz PN-EN 1997-1 dotyczącymi geotechniki. Projektowanie zbrojenia powinno uwzględniać:

• Obciążenia wynikające z ciężaru własnego komina i dodatkowych sił działających na fundament.
• Właściwości gruntu i jego nośność.
• Zalecenia dotyczące minimalnych wymiarów i otulenia betonu.
• Wymogi dotyczące izolacji przeciwwilgociowej i zabezpieczeń antykorozyjnych.

Zalecam korzystanie z gotowych projektów lub konsultacje z uprawnionym konstruktorem, zwłaszcza przy większych obiektach i kominach systemowych.

Często zadawane pytania dotyczące zbrojenia pod komin

• Jaką średnicę prętów wybrać do zbrojenia fundamentu pod komin?
  Zazwyczaj stosuje się pręty o średnicy od 8 do 16 mm, zależnie od wielkości komina i obciążeń.
• Czy można użyć prętów gładkich zamiast żebrowanych?
  Nie, pręty żebrowane zapewniają lepszą przyczepność betonu i są standardem w zbrojeniu fundamentów.
• Jakie jest minimalne otulenie betonu wokół zbrojenia?
  Minimum 5 cm, aby zabezpieczyć stal przed korozją.
• Czy fundament pod komin musi mieć izolację przeciwwilgociową?
  Tak, izolacja jest niezbędna, aby chronić fundament przed wodą gruntową.
• Jakie błędy najczęściej popełnia się przy zbrojeniu pod komin?
  Najczęstsze to niewłaściwe rozmieszczenie prętów, brak izolacji i użycie zbyt słabego betonu.
• Jak długo powinno się pielęgnować beton fundamentu?
  Minimum 7 dni, najlepiej 14 dni w warunkach umiarkowanej temperatury i wilgotności.
• Czy mogę samodzielnie wykonać zbrojenie pod komin?
  Tak, pod warunkiem znajomości podstaw i przestrzegania norm oraz instrukcji krok po kroku.

Podsumowanie i praktyczne wskazówki dla wykonawców

Zbrojenie pod komin to fundament bezpieczeństwa całej konstrukcji kominowej. Z mojego doświadczenia wynika, że prawidłowy dobór prętów, ich rozmieszczenie oraz zachowanie odpowiednich wymiarów i izolacji to klucz do trwałego i stabilnego fundamentu. Pamiętaj o stosowaniu betonu minimum klasy B20, prawidłowym wiązaniu prętów oraz starannym wykonaniu izolacji przeciwwilgociowej.

Wykonując fundament pod komin krok po kroku, zwróć szczególną uwagę na:

• Dokładne wymierzenie i przygotowanie wykopu.
• Zachowanie zalecanych norm i wymiarów zbrojenia.
• Stabilne ułożenie i wiązanie prętów zbrojeniowych.
• Staranną izolację fundamentu przed wilgocią.
• Kontrolę procesu betonowania i pielęgnacji betonu.

Przestrzeganie tych zasad zapewni Ci trwały i odporny fundament pod komin, który posłuży przez wiele lat bez problemów.
