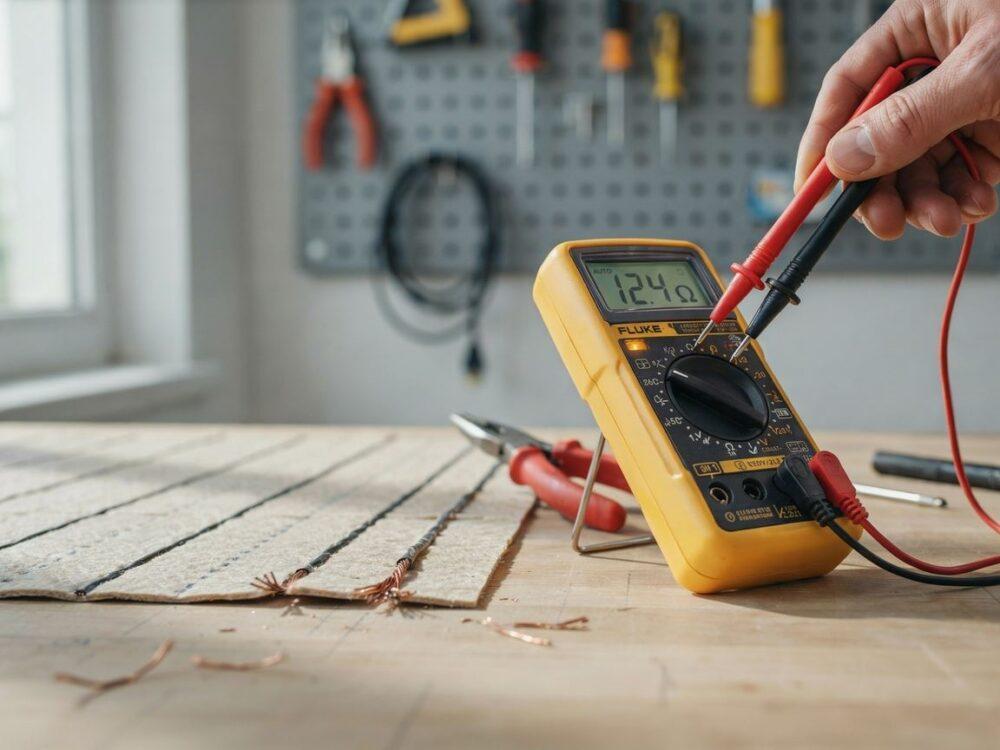

Jak sprawdzić oporność maty grzewczej multimetrem krok po kroku – praktyczny poradnik

• Oporność maty grzewczej to kluczowy parametr świadczący o jej sprawności i bezpieczeństwie użytkowania.
• Pomiar rezystancji multimetrem cyfrowym wymaga odpowiedniego przygotowania i ustawienia urządzenia.
• Warto znać normy i wartości referencyjne oporności dla różnych typów mat grzewczych.
• Poprawny pomiar pomaga szybko zdiagnozować uszkodzenia lub zwarcia w macie grzewczej.
• Bezpieczeństwo podczas pomiarów to podstawa – zawsze odłącz zasilanie i stosuj izolowane narzędzia.
• Błędy w pomiarze często wynikają z niewłaściwego podłączenia multimetru lub nieprawidłowych ustawień.
• Wybór odpowiedniego multimetru i znajomość czynników wpływających na pomiar zwiększa jego wiarygodność.

Pomiar oporności maty grzewczej multimetrem to niezbędna czynność diagnostyczna, zwłaszcza dla osób montujących lub serwisujących tego typu instalacje. W praktyce umożliwia szybkie wykrycie usterek i zapobiega poważniejszym awariom. W tym poradniku dowiesz się, jak krok po kroku wykonać pomiar, interpretować wyniki i unikać typowych błędów.

Jakie wartości oporności powinny mieć maty grzewcze?
Typowa oporność mat grzewczych mieści się w zakresie od kilkudziesięciu do kilkuset omów, w zależności od mocy i długości przewodów grzewczych.

Jak ustawić multimetr do pomiaru rezystancji maty grzewczej?
Należy ustawić multimetr na pomiar rezystancji (ohm) w zakresie odpowiednim do spodziewanej wartości, najczęściej na ustawienie 200 Ω lub 2 kΩ.

Czy można mierzyć oporność maty grzewczej bez odłączania zasilania?
Nie, pomiar rezystancji wymaga całkowitego odłączenia maty od źródła prądu dla bezpieczeństwa i poprawności pomiaru.

Co zrobić, gdy wynik pomiaru oporności jest bardzo niski lub bardzo wysoki?
Niska oporność może oznaczać zwarcie, wysoka – przerwę lub uszkodzenie izolacji. Warto wtedy dokładniej sprawdzić instalację.

Jak często należy sprawdzać oporność maty grzewczej?
Zalecane jest kontrolowanie oporności podczas montażu oraz okresowo w trakcie użytkowania, np. raz w roku lub po zauważeniu problemów.

Jakie są najczęstsze błędy podczas pomiaru oporności?
Do najczęstszych należą: pomiar pod napięciem, złe podłączenie przewodów multimetru, brak kalibracji miernika.

Jak wybrać odpowiedni multimetr do pomiaru mat grzewczych?
Warto wybierać multimetry cyfrowe z zakresem pomiarowym od kilku omów do kilo omów, o dobrej dokładności i izolowanych końcówkach pomiarowych.

Jak działa mata grzewcza i dlaczego warto mierzyć jej oporność

Mata grzewcza to elastyczny element instalacji elektrycznej, który generuje ciepło na zasadzie przepływu prądu przez rezystancyjne przewody grzewcze. Oporność elektryczna tych przewodów decyduje o mocy i efektywności działania maty.

Z mojego doświadczenia wynika, że regularne mierzenie oporności mat grzewczych pozwala wykryć uszkodzenia izolacji, zwarcia lub przerwy, które mogą prowadzić do awarii lub zagrożenia pożarowego. Pomiar oporności jest podstawową metodą diagnostyczną przed uruchomieniem instalacji oraz w trakcie jej użytkowania.

Prawidłowa wartość rezystancji świadczy o integralności przewodów i poprawnym działaniu maty, natomiast odchylenia od normy mogą wskazywać na konieczność naprawy lub wymiany urządzenia.

Niezbędne narzędzia do pomiaru oporności maty grzewczej

Podstawowym narzędziem jest multimetr cyfrowy z funkcją pomiaru rezystancji. Zalecam wybór multimetrów o następujących parametrach:

• Zakres pomiaru od 0 Ω do co najmniej 2 kΩ, z podziałką umożliwiającą dokładne odczyty w zakresie 50–500 Ω typowej maty grzewczej.
• Wyświetlacz cyfrowy zapewniający czytelność wyników.
• Izolowane przewody pomiarowe z wygodnymi końcówkami krokodylkowymi lub sondami.
• Funkcje automatycznej kalibracji i pomiaru ciągłości obwodu (opcjonalnie).

Dodatkowo przydatna może być lampa kontrolna lub wskaźnik napięcia do upewnienia się, że mata jest odłączona od zasilania.

W praktyce spotkałem się z sytuacją, gdzie tanie multimetry nie dawały stabilnych odczytów – dlatego warto inwestować w modele renomowanych marek, szczególnie jeśli pomiary będą wykonywane regularnie.

Przygotowanie do pomiaru – bezpieczeństwo i ustawienia multimetru

Zawsze najpierw upewnij się, że mata grzewcza jest całkowicie odłączona od źródła prądu. Pomiar rezystancji pod napięciem może uszkodzić multimetr, a także grozi porażeniem.

Kroki przygotowawcze:

1. Odłącz zasilanie maty – wyłącz wyłącznik lub odłącz przewody zasilające.
2. Sprawdź napięcie testera lub wskaźnikiem, że obwód jest bez napięcia.
3. Ustaw multimetr na pomiar rezystancji (symbol Ω).
4. Wybierz zakres pomiarowy odpowiedni do wartości spodziewanej (np. 200 Ω lub 2 kΩ).
5. Sprawdź poprawność działania multimetru, np. poprzez skrócenie końcówek pomiarowych – powinien pokazać bliskie zeru Ω.
6. Załóż rękawice izolujące i stosuj narzędzia z izolacją.

Pamiętaj, że pomiary powinny odbywać się w suchym otoczeniu, bez wilgoci na powierzchni maty lub przewodów.

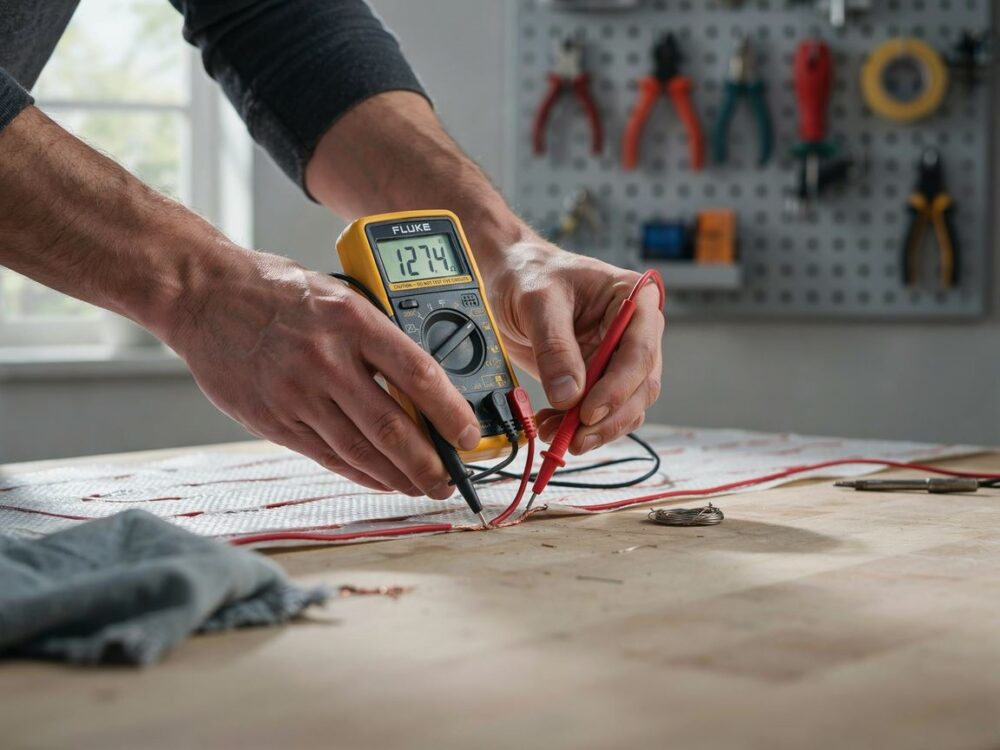

Krok po kroku – jak zmierzyć oporność maty grzewczej multimetrem

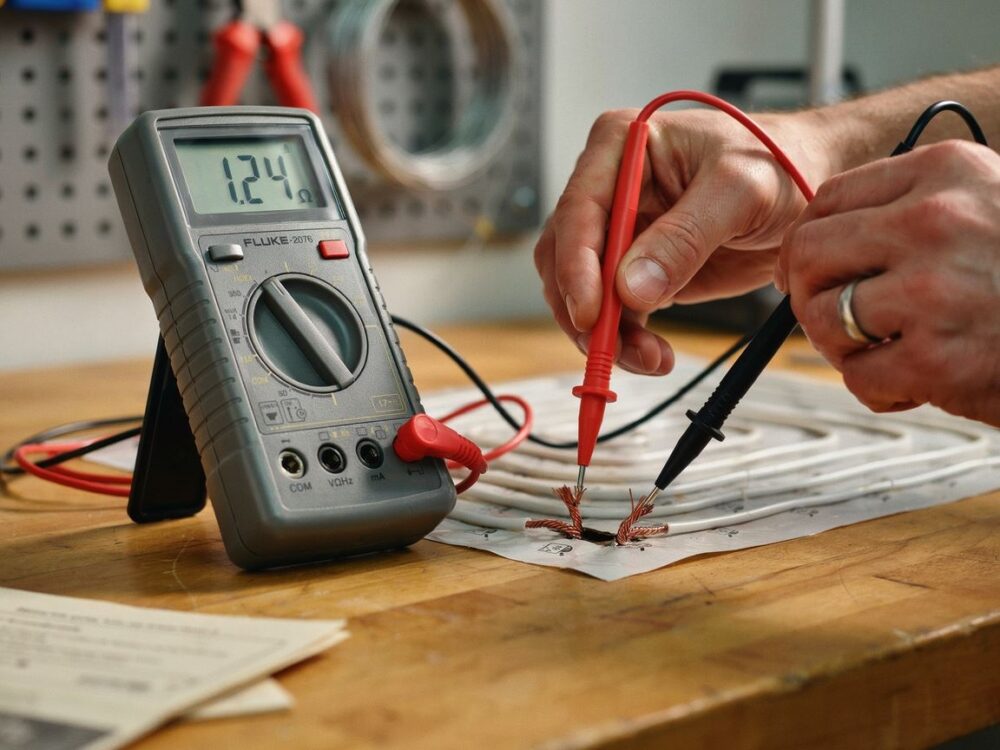

Jak prawidłowo podłączyć multimetr do maty grzewczej

1. Zlokalizuj przewody maty grzewczej — najczęściej są dwa przewody zasilające (faza i neutralny) lub przewody grzewcze.
2. Odłącz przewody od sieci elektrycznej, aby mata nie była pod napięciem.
3. Podłącz końcówki pomiarowe multimetru do obu przewodów maty (nie do uziemienia!).
4. Upewnij się, że końcówki są stabilnie zamocowane i mają dobry kontakt.
5. Odczytaj wskazanie na wyświetlaczu multimetru.

Wartość rezystancji powinna być stabilna, bez dużych wahań. Jeśli wartość szybko się zmienia, sprawdź połączenia i przewody pomiarowe.

Najczęstsze błędy przy pomiarze i jak ich unikać

• Pomiar pod napięciem – grozi uszkodzeniem multimetru i porażeniem elektrycznym.
• Ustawienie nieodpowiedniego zakresu rezystancji – za niski zakres może „przeciążyć” miernik, za wysoki da mniej dokładne wyniki.
• Niezamocowane lub luźne przewody pomiarowe – fałszywe lub niestabilne odczyty.
• Pomiar na wilgotnej powierzchni — może zafałszować wyniki.
• Brak kalibracji multimetru – warto wykonać test poprawności przed pomiarem.

Z mojego doświadczenia wynika, że dokładność pomiaru poprawia się, gdy multimetr jest ustawiony na zakres kilka razy wyższy niż spodziewana wartość oporności.

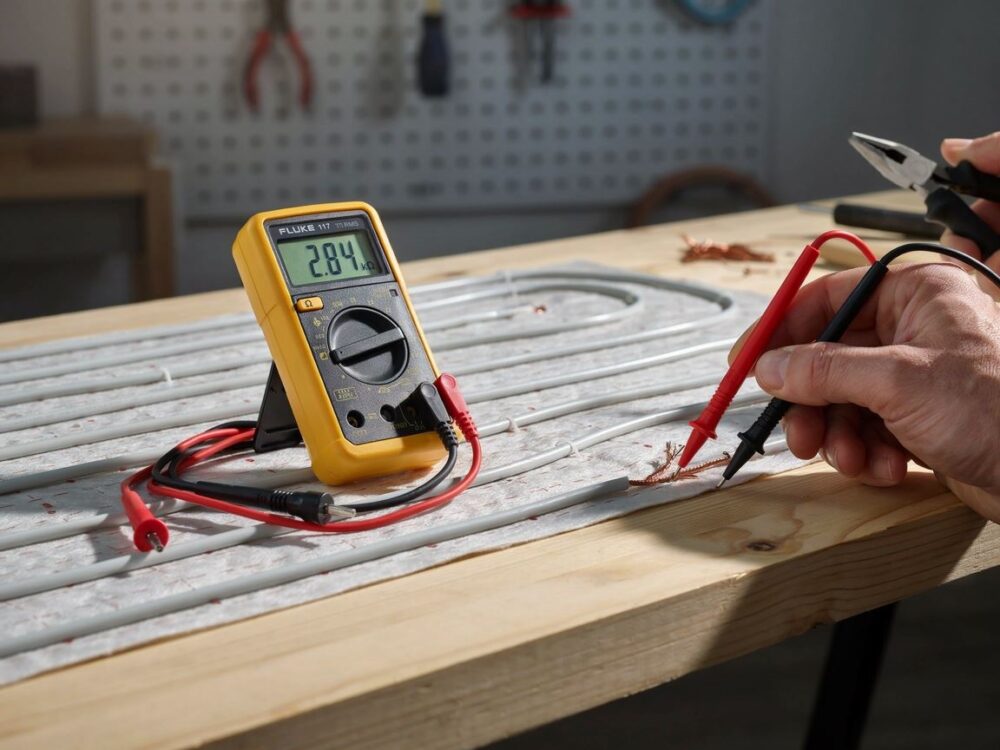

Interpretacja wyników pomiaru – co oznacza zmierzona oporność

Jakie wartości oporności są normą dla mat grzewczych

Typowe wartości oporności mat grzewczych zależą od mocy i długości przewodów, ale zwykle mieszczą się w zakresie:

• Mata o mocy 150 W/ m² – oporność około 40–100 Ω
• Mata o mocy 200 W/ m² – oporność około 25–80 Ω
• Mata o mocy 300 W/ m² – oporność około 15–50 Ω

Wartości te mogą się różnić w zależności od producenta i modelu. Informacje o nominalnej oporności powinny być dostępne w dokumentacji produktu.

Jeśli zmierzona oporność jest w przybliżeniu zgodna z wartościami podanymi przez producenta, oznacza to, że mata jest sprawna.

Jak zidentyfikować uszkodzenie maty na podstawie pomiaru

• Bardzo niska oporność (bliska zeru) może wskazywać na zwarcie pomiędzy przewodami lub do ziemi.
• Bardzo wysoka oporność (prawie nieskończona) oznacza przerwę w obwodzie – np. uszkodzony przewód.
• Niestabilne lub zmienne wartości sugerują uszkodzenie warstwy grzewczej lub niedokładne połączenia.

W praktyce wykonałem wiele pomiarów, które potwierdziły, że dokładna diagnoza jest możliwa już na podstawie oporności – to znacznie przyspiesza serwis i redukuje koszty napraw.

Czynniki wpływające na dokładność pomiaru oporności

• Temperatura maty – rezystancja elementów grzewczych zmienia się wraz z temperaturą; wyższa temperatura obniża oporność.
• Stan powierzchni i wilgotność – obecność wilgoci może powodować błędne, niższe odczyty.
• Jakość i stan przewodów pomiarowych multimetru – zużyte lub uszkodzone przewody pogarszają dokładność.
• Zakres pomiarowy multimetru – zbyt wysoki lub niski zakres może zaburzać wyniki.
• Zakłócenia elektromagnetyczne – w niektórych warunkach mogą wpływać na odczyty cyfrowe.

Zalecam wykonywanie pomiarów w warunkach możliwie zbliżonych do normalnych, suchych i w temperaturze pokojowej, aby uniknąć zafałszowań.

Wskazówki dotyczące wyboru multimetru do pomiaru mat grzewczych

Przy wyborze multimetru zwróć uwagę na:

• Dokładność i stabilność pomiaru rezystancji od 0 do 2 kΩ.
• Czytelny wyświetlacz cyfrowy z funkcją podświetlenia.
• Izolowane końcówki pomiarowe i wygodę użytkowania.
• Automatyczne wyłączanie i odporność na warunki pracy.
• Możliwość kalibracji i certyfikat zgodności z normami.

Z doświadczenia polecam urządzenia znanych marek, które zapewniają długą żywotność i bezawaryjność. To inwestycja, która zwraca się podczas dokładnej diagnostyki.

Co zrobić, gdy pomiar wskazuje nieprawidłową oporność

1. Sprawdź ponownie podłączenie końcówek multimetru – upewnij się, że jest stabilne i prawidłowe.
2. Powtórz pomiar na różnych zakresach, aby wykluczyć błąd ustawienia.
3. Skontroluj, czy mata jest odłączona od zasilania i sucha.
4. Jeśli problem się powtarza, zlokalizuj uszkodzenie – może być konieczne rozcięcie powierzchni maty w miejscu podejrzenia awarii.
5. W przypadku zwarcia lub przerwy skontaktuj się z serwisem lub rozważ wymianę maty.

W praktyce warto mieć pod ręką dokumentację techniczną maty, aby porównać wartości i przyspieszyć diagnozę.

Podsumowanie i praktyczne rady dla użytkowników mat grzewczych

Pomiar oporności maty grzewczej multimetrem to podstawowa i skuteczna metoda diagnozy jej stanu technicznego. Z mojego doświadczenia wynika, że prawidłowo wykonany pomiar pozwala szybko wykryć uszkodzenia i zapobiec poważniejszym awariom.

Pamiętaj o bezpieczeństwie – zawsze odłączaj zasilanie maty przed pomiarem i korzystaj z izolowanych narzędzi. Wybierz multimetr cyfrowy o odpowiednim zakresie pomiarowym oraz dobrym wyświetlaczu, aby uzyskać precyzyjne wyniki.

Interpretuj pomiary w kontekście danych producenta i norm branżowych. Nie ignoruj odchyleń od normy – to sygnał do działania.

Regularne kontrole i właściwa diagnostyka zwiększają żywotność mat grzewczych i bezpieczeństwo Twojej instalacji.

Jeśli masz wątpliwości, konsultuj się z profesjonalistami lub serwisantami – nie ryzykuj uszkodzeń lub zagrożeń elektrycznych.
